コグノスケ

射的 3回目

目次: 射的 - まとめリンク

秋葉原のトリガーハッピーでシューティングレンジに 3回目のチャレンジ。7m くらい先の的 9個を撃つゲームです。

前回はアベレージ 15秒、ベスト 12秒くらい、今回はアベレージ 13〜14秒、ベスト 10秒くらいでした。一度だけマグレで 8秒台が出ましたが、その後は二度と 10秒を切ることはありませんでした。

前回はダブルアクションで 1発目がブレがちなベレッタ 92 だったので、今回はグロック 19 で挑みました。グロック系はセーフティー操作が不要（トリガーセーフティーのみ）で扱いが楽ですね。

構え方の問題なのか、狙いを上下に移動させたときに外しやすいようです。サイトは同じように狙っているつもりなんですが、ズレてる？難しいなー。

ルールは適当！

スチールチャレンジやアンリミテッドシューティングチャレンジであれば、下記のようなルールのためセーフティー操作とタイムはダイレクトに影響するはずです。

• コッキング（弾を送る）
• セーフティー設定（ダブルアクションならデコッキングも可）
• ホールドアップ（両手を顔の高さに）
• 合図が鳴ったら……ホルスターから銃を抜く
• 的を狙う（このとき銃口が自分の手や体に向くと失格らしい）
• セーフティー解除
• 的を撃つ

シューティングバーでやるような射的はノールールです。ホルスターなんて持って行きませんし、セーフティー解除してから撃ち始めますからセーフティー操作とタイムもほとんど関係ありません。超適当です。当たる、楽しい！で良いのだ！

趣味としては息が長そう

エアガンを使った趣味として代表的なモノはサバゲー（サバイバルゲーム）です。サバゲーはやったことありませんが、みなさんでワイワイやるのは楽しそうです。難点は何だろうな？フィールドで移動する最低限の体力が必要ですね。あとは相手に撃たれたら痛いくらい……？

シューティングはほぼ動きませんし撃たれません。シューティング大会に出るなどのガチ系の人は別として、他人の動向を気にする必要はなくて気楽です。難点は何だろうな。

• 場所: 音がうるさい＆一定の直線距離が必要（都会の集合住宅には向いてない）
• コスト: 弾代は安いが、フロンガス代はやや高い（電動ガンなら不要）
• 人数: 基本一人、気楽でもあり寂しくもあり

ランニングコストに関してはバカスカ撃たなければ常識の範囲内だと思いますし、もし多人数で交流したいなら練習会に行くのも良いでしょう。

私にとっては一生モノの気楽に遊べる趣味にできそうです。

SUPER HOTEL のタブレット端末

奥さんと銀座の SUPER HOTEL に来ました。現在 SUPER HOTEL と進撃の巨人がコラボしていて、泊まるとノベルティが 1人 1つ貰えるそうです。ノベルティは全部で 2種類あり、両方欲しいので 2人で泊まりたかったんですって。へー。

部屋にはタブレットとテレビがありました。タブレットは ONKYO TA2C-74Z8A という古い業務用のタブレットでした。Atom 機で x86 Android です。バージョンは Android 5.1 とかなり古いですね。

ONKYO TA2C-74Z8A

戻るボタン、ホームボタンは画面に出せますが、ホームアプリが差し替えられているため基本的には他のアプリは起動しません。

ホーム画面

さらに Perfect AppLock なるロックアプリが入っています。通知バーから設定アプリを起動しようとするなど、ホテル業務と関係ないアプリを起動しようとすると妨害されるようです。デフォルトのホームアプリ（Launcher3）はなぜか起動妨害対象に入っておらず、ロックアプリのアイコンが拝めます。

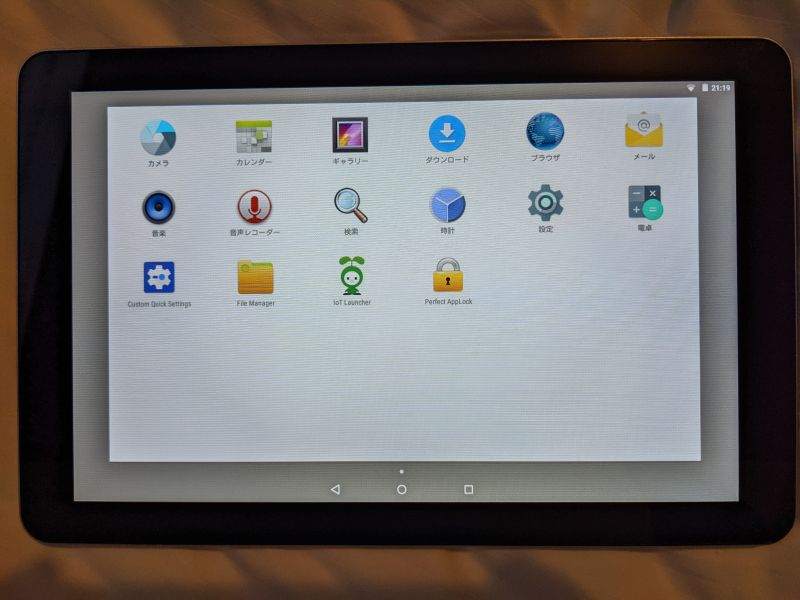

Perfect AppLock（右下の錠前のアイコン）

これ以上は何も弄れませんでしたと言いたいところですが、このロックアプリはバグってるみたいで、画面遷移の瞬間に連打するとロックの設定を削除できてしまいました。名前に反して全然パーフェクトじゃないんだが……？？設定アプリも拝めましたし、開発者モードも ON にできました。ここまで到達できるなら adb を繋ぎたかったですね。パソコンを持ってこなかったのが惜しまれます。

開発者モード

タブレットはこれくらいにして、テレビを見ると普通のブラビア（SONY KJ-49X8000E）でした。

サイドの木箱に STB が隠してありました、業務用の STB + 普通のテレビというホテルではありがちな構成ですね。残念なことにリモコンは STB 用のリモコンしかなく、ブラビアのリモコンは見あたりませんでした。

STB のリモコン

おかげでブラビアのメニュー画面が出せなくて特に何も弄れませんでした。つまんないですね……。

メモ: 技術系の話は Facebook から転記しておくことにした。加筆、写真追加。

Timberborn

遊ばずに放置していた Timberborn をしばらくやっていました。まだ発展途上の Early Access 版でもありますし、私の遊び方が良くないのもありそうですが、ゲームの前半は非常に面白いのですが、後半がダレ気味です。

前半はいかに効率よく水を確保してビーバー達を救うかがキモです。水源開発（ダムなど）を優先しすぎると容易に木材、食料、住宅不足に陥って街の開発が詰んでしまいます。かといって街の開発を優先しすぎると、水が足りなくなってビーバー達が干からびて死んでしまいます。

この辺りのバランスの取り方が難しくも面白いです。干ばつまでの時間と戦いつつ街もダムも拡張させる、ギリギリの街作りを進める楽しさがあります。

しかし一度でも最長期間の干ばつ（Normal 難易度なら 9日間）に耐えられる街ができると、非常に安定してしまい、人口を極端に変えない限りはやることがなくなります。特にダイナマイト量産に成功した後は「山崩しゲーム」と化します。

• 山へ階段作る
• 山を一段爆破
• 階段を一段解体
• 山を一段爆破
• 階段を一段解体
• ...

これが延々と続きます。広いマップの巨大な山を切り崩すのは辛いんで、とりあえず一番狭い Diorama（50x50）マップを使い、山を 2つ（右の山と、左の手前の小さい山）ほど潰して更地にしてみました。こんな小さい山を潰すだけでもかなり時間が掛かります。ひたすらダルいです。

オリジナルの状態

山を 2つ潰した後

最後の山も残っていますが……もういいや……。

メモ: 技術系？の話は Facebook から転記しておくことにした。加筆。

glibc と最適化

目次: C 言語と libc - まとめリンク

たまに最適化を無効にするとビルドできなくなるソフトウェアがあります。大抵はバグです。しかし何か目的があって、あえてやっている場合もあります。C 言語標準ライブラリの実装で有名な glibc もその一つです。

最適化をわざと無効にして glibc をビルドするとエラーが発生します。コードは glibc-2.35 を使いました。

$ cd glibc
$ mkdir _build
$ cd _build

$ ../configure CPPFLAGS="-O2 -g" --disable-sanity-checks
$ make

（成功する、ログは省略）

$ cd ../
$ rm -rf _build
$ mkdir _build
$ cd _build

$ ../configure CPPFLAGS="-O0 -g" --disable-sanity-checks
$ make

In file included from <command-line>:
./../include/libc-symbols.h:75:3: error: #error "glibc cannot be compiled without optimization"
   75 | # error "glibc cannot be compiled without optimization"
      |   ^~~~~

最適化を無効にするなと怒られました。コードを見ると __OPTIMIZE__ マクロの定義/未定義を見て検出していました。へえー。

// glibc/include/libc-symbols.h

/* Some files must be compiled with optimization on.  */
#if !defined __ASSEMBLER__ && !defined __OPTIMIZE__
# error "glibc cannot be compiled without optimization"
#endif

このチェックをごまかして、最適化を有効にしつつも特定の最適化だけ無効にするとどうなるでしょう？

$ cd glibc
$ mkdir __build
$ cd __build

$ ../configure CPPFLAGS="-O2 -g -fno-inline" --disable-sanity-checks --disable-werror
$ make

（...略...）

gcc   -nostdlib -nostartfiles -r -o glibc/__build/elf/librtld.os '-Wl,-(' glibc/__build/elf/dl-allobjs.os glibc/__build/elf/rtld-libc.a -lgcc '-Wl,-)' \
          -Wl,-Map,glibc/__build/elf/librtld.os.map
gcc   -nostdlib -nostartfiles -shared -o glibc/__build/elf/ld.so.new         \
          -Wl,-z,combreloc -Wl,-z,relro -Wl,--hash-style=both -Wl,-z,defs      \
          glibc/__build/elf/librtld.os -Wl,--version-script=glibc/__build/ld.map         \
          -Wl,-soname=ld-linux-x86-64.so.2                      \
          -Wl,-defsym=_begin=0
/usr/bin/ld: glibc/__build/elf/librtld.os: in function `_dl_close_worker':
glibc/elf/dl-close.c:383: undefined reference to `malloc'
/usr/bin/ld: glibc/elf/dl-close.c:689: undefined reference to `free'
/usr/bin/ld: glibc/elf/dl-close.c:691: undefined reference to `free'
/usr/bin/ld: glibc/elf/dl-close.c:693: undefined reference to `free'
/usr/bin/ld: glibc/elf/dl-close.c:701: undefined reference to `free'
/usr/bin/ld: glibc/elf/dl-close.c:710: undefined reference to `free'
/usr/bin/ld: glibc/__build/elf/librtld.os:glibc/elf/dl-close.c:715: more undefined references to `free' follow
/usr/bin/ld: glibc/__build/elf/librtld.os: in function `_dl_map_object_deps':
glibc/elf/dl-deps.c:438: undefined reference to `malloc'
/usr/bin/ld: glibc/elf/dl-deps.c:479: undefined reference to `malloc'
/usr/bin/ld: glibc/elf/dl-deps.c:571: undefined reference to `malloc'
/usr/bin/ld: glibc/elf/dl-deps.c:543: undefined reference to `malloc'
/usr/bin/ld: glibc/__build/elf/librtld.os: in function `_dl_error_free':
glibc/elf/dl-exception.c:41: undefined reference to `free'
/usr/bin/ld: glibc/__build/elf/librtld.os: in function `__GI__dl_exception_create':
glibc/elf/dl-exception.c:89: undefined reference to `malloc'

（...略...）

/usr/bin/ld: glibc/elf/../sysdeps/posix/getcwd.c:249: undefined reference to `malloc'
/usr/bin/ld: glibc/elf/../sysdeps/posix/getcwd.c:493: undefined reference to `free'
/usr/bin/ld: glibc/elf/../sysdeps/posix/getcwd.c:469: undefined reference to `realloc'
/usr/bin/ld: glibc/__build/elf/librtld.os: in function `__alloc_dir':
glibc/elf/../sysdeps/unix/sysv/linux/opendir.c:115: undefined reference to `malloc'
/usr/bin/ld: glibc/elf/../sysdeps/unix/sysv/linux/opendir.c:115: undefined reference to `malloc'
/usr/bin/ld: glibc/__build/elf/librtld.os: in function `__closedir':
glibc/dirent/../sysdeps/unix/sysv/linux/closedir.c:50: undefined reference to `free'
/usr/bin/ld: glibc/__build/elf/librtld.os: in function `scratch_buffer_free':
glibc/malloc/../include/scratch_buffer.h:86: undefined reference to `free'
/usr/bin/ld: glibc/__build/elf/librtld.os: in function `__libc_scratch_buffer_set_array_size':
glibc/malloc/scratch_buffer_set_array_size.c:51: undefined reference to `malloc'
/usr/bin/ld: glibc/__build/elf/librtld.os: in function `__strdup':
glibc/string/strdup.c:42: undefined reference to `malloc'
collect2: error: ld returned 1 exit status
make[2]: *** [Makefile:1234: glibc/__build/elf/ld.so] エラー 1
make[2]: ディレクトリ 'glibc/elf' から出ます
make[1]: *** [Makefile:483: elf/subdir_lib] エラー 2
make[1]: ディレクトリ 'glibc' から出ます
make: *** [Makefile:9: all] エラー 2

リンク時に激しく怒られてしまいダメでした。小細工は効きませんね。

O2 以外の最適化レベル

デバッグ時に見やすくするために Og や O1 といった最適化レベルを使うことは珍しくないと思いますが、glibc は Og や O1 だとおかしなビルドエラーが発生します。

$ ../configure CPPFLAGS="-Og -g" --disable-sanity-checks

(...略...)

canonicalize.c: In function ‘realpath_stk’:
canonicalize.c:424:50: error: ‘dest’ may be used uninitialized in this function [-Werror=maybe-uninitialized]
  424 |   return scratch_buffer_dupfree (rname_buf, dest - rname);
      |                                             ~~~~~^~~~~~~
cc1: all warnings being treated as errors

警告がエラー扱いされただけなので、configure に --disable-werror を渡して警告をエラーと見なさないようにするとビルドは成功します（実は前節でもしれっと使っていました）。

しかし良く考えると O2 では無警告なのに Og では警告が出るとは？なかなか興味深い現象です。警告が出ている realpath_stk() のコードを見ます。

// glibc/stdlib/canonicalize.c

static char *
realpath_stk (const char *name, char *resolved,
              struct scratch_buffer *rname_buf)
{
  char *dest;
  char const *start;
  char const *end;
  int num_links = 0;

  //...

  struct scratch_buffer extra_buffer, link_buffer;
  scratch_buffer_init (&extra_buffer);
  scratch_buffer_init (&link_buffer);
  scratch_buffer_init (rname_buf);
  char *rname_on_stack = rname_buf->data;
  char *rname = rname_on_stack;
  bool end_in_extra_buffer = false;
  bool failed = true;

  /* This is always zero for Posix hosts, but can be 2 for MS-Windows
     and MS-DOS X:/foo/bar file names.  */
  idx_t prefix_len = FILE_SYSTEM_PREFIX_LEN (name);

  if (!IS_ABSOLUTE_FILE_NAME (name))    //★★この条件が成立、かつ★★
    {
      while (!__getcwd (rname, rname_buf->length))    //★★この条件が成立、かつ★★
        {
          if (errno != ERANGE)    //★★この条件が不成立、かつ★★
            {
              dest = rname;
              goto error;
            }
          if (!scratch_buffer_grow (rname_buf))    //★★この条件が成立した場合を考えると★★
            goto error_nomem;    //★★dest が未定義のまま、この goto に到達する★★
          rname = rname_buf->data;
        }
      dest = __rawmemchr (rname, '\0');
      start = name;
      prefix_len = FILE_SYSTEM_PREFIX_LEN (rname);
    }

  //...

error_nomem:
  scratch_buffer_free (&extra_buffer);
  scratch_buffer_free (&link_buffer);

  if (failed || rname == resolved)    //★★しかし、前半の failed = true の条件が必ず成立していて、未定義変数の使用は発生しない★★
    {
      scratch_buffer_free (rname_buf);
      return failed ? NULL : resolved;
    }

  return scratch_buffer_dupfree (rname_buf, dest - rname);    //★★ここで未定義変数の使用の警告が出る★★
}

コード上は dest が未定義のまま使われる可能性があるように見えますし、Og の警告はもっともに思えます。しかしコードを良く見ると dest が未定義のまま error_nomem に来る場合、failed = true が必ず成立して警告が出る行には到達しません。他にも goto error_nomem する箇所はありますが、同様に必ず failed = true が成立します。

O2 だと if 文は必ず成立する場合（異常パス）と、しない場合（正常パス）でコードが複製されるようです。if 文が成立する側のコードでは、if 文の後は不要 = 未使用コードを消去 = dest - rname というコードそのものがなかったことになる、というメカニズムが働いて警告が出ないのでしょう。たぶん。

GCC の警告は大体合っていますが、これはコンパイラが誤警告を出してしまうちょっと珍しい例でした。個人的には紛らわしいコードを書くんじゃねえ！と思いますが、歴史あるコードですし……何か理由があってこうなっているんでしょう。

glibc と Auxiliary Vector

目次: C 言語と libc - まとめリンク

Linux はプロセスの起動時に、引数や環境変数に加えて Auxiliary Vector（補助ベクタ−）というデータを渡します。ダンプするには LD_SHOW_AUXV を定義してから起動すると良いです。

$ LD_SHOW_AUXV=1 /bin/echo

AT_SYSINFO_EHDR:      0x7ffec8bcc000
AT_??? (0x33): 0x6f0
AT_HWCAP:             178bfbff
AT_PAGESZ:            4096
AT_CLKTCK:            100
AT_PHDR:              0x5650e2ab4040
AT_PHENT:             56
AT_PHNUM:             11
AT_BASE:              0x7f5d30b65000
AT_FLAGS:             0x0
AT_ENTRY:             0x5650e2ab6980
AT_UID:               1000
AT_EUID:              1000
AT_GID:               1000
AT_EGID:              1000
AT_SECURE:            0
AT_RANDOM:            0x7ffec8bb3499
AT_HWCAP2:            0x2
AT_EXECFN:            /bin/echo
AT_PLATFORM:          x86_64

補助ベクターは基本的には存在するかしないか定かではなく任意です。が、どうも glibc はいくつかの補助ベクターの存在を前提としていて、存在しない場合は起動すらしないようです。

補助ベクターを調べる

補助ベクターを変更するスマートな方法がありそうですが、わかりませんでした。仕方ないのでデバッガを使って力尽くで書き換えます。まずはテストプログラムを書きます。main に到達する前のことを扱うためプログラムの中身は何でも良いです。

// a.c

#include <stdio.h>

int main(int argc, char *argv[], char *envp[])
{
	printf("hello\n");
	return 0;
}

実行して main でブレークし、環境変数の配列 envp をダンプします。envp の終端は NULL ポインタですが、実はその先に補助ベクターが置かれています。

$ gcc -Wall -g -O0 -static a.c

$ gdb a.out

...

(gdb) b main

Breakpoint 1 at 0x4017d8: file a.c, line 5.

(gdb) r

Starting program: /home/katsuhiro/share/a/a.out

Breakpoint 1, main (argc=1, argv=0x7fffffffdcf8, env=0x7fffffffdd08) at a.c:5
5               printf("hello\n");

(gdb) x/32x envp

0x7fffffffdd08: 0xffffe039      0x00007fff      0xffffe049      0x00007fff
0x7fffffffdd18: 0xffffe05c      0x00007fff      0xffffe070      0x00007fff
0x7fffffffdd28: 0xffffe089      0x00007fff      0xffffe09f      0x00007fff
0x7fffffffdd38: 0xffffe0b3      0x00007fff      0xffffe495      0x00007fff
0x7fffffffdd48: 0xffffe4a9      0x00007fff      0xffffe4d8      0x00007fff
0x7fffffffdd58: 0xffffe503      0x00007fff      0xffffe50c      0x00007fff
0x7fffffffdd68: 0xffffe534      0x00007fff      0xffffe549      0x00007fff
0x7fffffffdd78: 0xffffe55e      0x00007fff      0xffffe571      0x00007fff

(...略...)

0x7fffffffde88: 0xffffefb1      0x00007fff      0x00000000      0x00000000    ★★envp の終端★★
0x7fffffffde98: 0x00000021      0x00000000      0xf7ffd000      0x00007fff    ★★補助ベクターの始まり★★

...

補助ベクターは下記のような構造です。

typedef struct
{
  long int a_type;              /* Entry type */
  union
    {
      long int a_val;           /* Integer value */
      void *a_ptr;              /* Pointer value */
      void (*a_fcn) (void);     /* Function pointer value */
    } a_un;
} auxv_t;

簡単に言えば x86_64 の場合 8バイトの type と、8バイトの union が並んでいるだけです。最初のデータ（アドレス 0x7fffffffde98）を例に取ると type = 0x21, data = 0x7fff_f7ff_d000 です。わかりやすいですね。

補助ベクターを書き換える

デバッガから起動する場合は argv, envp, 補助ベクターのアドレスは常に同じです。そのため、

• main でブレーク
• envp の後ろの補助ベクターのアドレスを調べる
• 同じ実行ファイルを再実行
• プロセス開始直後に実行される関数（_start）でブレーク
• アドレスがわかっている補助ベクターをデバッガで書き換え

このような手順を取って glibc が補助ベクターを見る前に補助ベクターの値を好きに変更できます。試しに glibc が起動時に参照していて NULL にすることが許されない AT_RANDOM を書き換えます。AT_RANDOM は type = 0x19 です。

(gdb) b _start

Breakpoint 2 at 0x4016a0

(gdb) r

The program being debugged has been started already.
Start it from the beginning? (y or n) y
Starting program: /home/katsuhiro/share/a/a.out

Breakpoint 2, 0x00000000004016a0 in _start ()

(gdb) x/32x 0x7fffffffde98

0x7fffffffde98: 0x00000021      0x00000000      0xf7ffd000      0x00007fff
0x7fffffffdea8: 0x00000033      0x00000000      0x000006f0      0x00000000

(...略...)

0x7fffffffdf98: 0x00000019      0x00000000      0xffffdfe9      0x00007fff    ★★書き換え対象 AT_RANDOM★★
0x7fffffffdfa8: 0x0000001a      0x00000000      0x00000002      0x00000000
0x7fffffffdfb8: 0x0000001f      0x00000000      0xffffefce      0x00007fff
0x7fffffffdfc8: 0x0000000f      0x00000000      0xffffdff9      0x00007fff
0x7fffffffdfd8: 0x00000000      0x00000000      0x00000000      0x00000000    ★★補助ベクターの終端 type = 0★★
0x7fffffffdfe8: 0xf8e1f900      0x056adb4e      0xb6df71ae      0x67d4fca2

...

(gdb) set *0x7fffffffdfa0=0
(gdb) set *0x7fffffffdfa4=0

(gdb) x/32x 0x7fffffffdf98

0x7fffffffdf98: 0x00000019      0x00000000      0x00000000      0x00000000    ★★NULL ポインタに書き換えた★★
0x7fffffffdfa8: 0x0000001a      0x00000000      0x00000002      0x00000000
0x7fffffffdfb8: 0x0000001f      0x00000000      0xffffefce      0x00007fff

...

(gdb) c

Continuing.

Program received signal SIGSEGV, Segmentation fault.
0x00000000004032fd in __libc_start_main ()

実行を継続すると main に到達することなく SEGV でクラッシュします。glibc は起動時に AT_RANDOM の指す配列を参照していて、アドレスを NULL ポインタに書き換えたからです。glibc は Linux 専用の libc ですから、AT_RANDOM が存在しない場合を考慮する必要はないとはいえ、なんか微妙な動作ですね……うーん。

C 言語と libc - まとめリンク

目次: C 言語と libc - まとめリンク

一覧が欲しくなってきたので作りました。

• long long の罠
• C はいくらでもメチャクチャに書ける言語
• include ディレクティブの謎の文法
• C 言語のデフォルト機能と標準機能
• C 言語の未定義動作と最適化
• 三角関数の float 版
• C 言語のマクロ
• C 言語で SEGV
• 浮動小数点数の丸め方
• C 言語の標準的な標準ではない機能
• glibc と最適化
• glibc と Auxiliary Vector
• glibc のスレッドローカルストレージ - 変数宣言編
• glibc のスレッドローカルストレージ - 変数アドレス編
• glibc のスレッドローカルストレージ - スレッドポインタ編
• glibc のスレッドローカルストレージ - TLS 初期化編
• glibc のスレッドとスタック
• 懐かしの brk によるメモリ確保
• C 言語の符号付き整数型は 2の補数ですか？
• C 言語で long を int にキャストしたらどうなるの？

glibc のスレッドローカルストレージ - 変数宣言編

目次: C 言語と libc - まとめリンク

スレッドごとに独立したデータを保持する空間を TLS（Thread Local Storage）といいます。日本語だと「スレッド局所記憶」というそうです。TLS へのアクセス方法、TLS の初期化方法などはアーキテクチャ依存ですので、今回は glibc の RISC-V 版の実装を観察します。

スレッドローカル変数の宣言

変数宣言は __libc_tsd_define() マクロを使います。例として文字処理に使われる ctype 関連の変数を見ます。

// glibc/ctype/ctype-info.c

__libc_tsd_define (, const uint16_t *, CTYPE_B)
__libc_tsd_define (, const int32_t *, CTYPE_TOLOWER)
__libc_tsd_define (, const int32_t *, CTYPE_TOUPPER)


// glibc/sysdeps/generic/libc-tsd.h

#define __libc_tsd_define(CLASS, TYPE, KEY)	\
  CLASS __thread TYPE __libc_tsd_##KEY attribute_tls_model_ie;


// glibc/include/libc-symbols.h

#define attribute_tls_model_ie __attribute__ ((tls_model ("initial-exec")))

マクロは下記のように展開されます。

// glibc/ctype/ctype-info.c

__libc_tsd_define (, const uint16_t *, CTYPE_B)
↓
__thread const uint16_t * __libc_tsd_CTYPE_B __attribute__ ((tls_model ("initial-exec")));


// glibc/include/ctype.h

__libc_tsd_define (extern, const uint16_t *, CTYPE_B)
↓
extern __thread const uint16_t * __libc_tsd_CTYPE_B __attribute__ ((tls_model ("initial-exec")));

ごちゃごちゃして見えますが、普通の変数宣言との違いは __thread 指定子と tls_model("initial-exec") 属性の 2つです。

スレッドローカル変数の宣言、詳細

これだけだと「そうですか」で終わってしまうので、もう少し詳しく調べます。

• __thread: スレッドローカル変数であることを示します。
• tls_model("initial-exec"): スレッドローカル変数のモデル、実行可能ファイルから参照可能な変数とします。

スレッドローカル変数のモデルは、Common Variable Attributes - Using the GNU Compiler Collection (GCC) を見る限り 4種類あるようです。

• global-dynamic
• local-dynamic
• initial-exec
• local-exec

それぞれの意味は悲しいことに GCC のマニュアルに書いていないのです。どうして……。参考になるマニュアルとしては、-ftls-model (-qtls) - XL C/C++ for Linux - IBM Documentation もしくは スレッド固有ストレージのアクセスモデル - Oracle Solaris 11.1 リンカーとライブラリガイドがわかりやすいです。

global-dynamic

すべてのスレッドローカル変数を参照できます。

local-dynamic

共有ライブラリのスレッドローカル変数を参照できますが、モジュール外からの参照は不可能です。global-dynamic より速いとのこと。

initial-exec

実行可能ファイルから共有ライブラリのスレッドローカル変数を参照できますが、実行可能ファイルと同時にロードされている必要があります（dlopen でロードしたライブラリは不可）。local-dynamic より速いとのこと。

local-exec

実行可能ファイル内のスレッドローカル変数のみ参照できます。initial-exec より速いとのこと。

Solaris のリンカーのモデル名は GCC と少し違いますが、一見して対応がわかる程度の差でしょう。

次回は変数のアドレス取得について見たいと思います。

glibc のスレッドローカルストレージ - 変数アドレス編

目次: C 言語と libc - まとめリンク

前回はスレッドローカル変数宣言のコードを見ました。今回は変数のアドレス取得のコードを見ます。

スレッドローカル変数のアドレス取得

初期化の際はスレッドローカル変数のアドレスを取得する必要があります。アドレスの取得には __libc_tsd_address() というマクロを使います。

// glibc/ctype/ctype-info.c

void
__ctype_init (void)
{
  const uint16_t **bp = __libc_tsd_address (const uint16_t *, CTYPE_B);
  *bp = (const uint16_t *) _NL_CURRENT (LC_CTYPE, _NL_CTYPE_CLASS) + 128;
  const int32_t **up = __libc_tsd_address (const int32_t *, CTYPE_TOUPPER);
  *up = ((int32_t *) _NL_CURRENT (LC_CTYPE, _NL_CTYPE_TOUPPER) + 128);
  const int32_t **lp = __libc_tsd_address (const int32_t *, CTYPE_TOLOWER);
  *lp = ((int32_t *) _NL_CURRENT (LC_CTYPE, _NL_CTYPE_TOLOWER) + 128);
}
libc_hidden_def (__ctype_init)


// glibc/sysdeps/generic/libc-tsd.h

#define __libc_tsd_address(TYPE, KEY)		(&__libc_tsd_##KEY)
#define __libc_tsd_get(TYPE, KEY)		(__libc_tsd_##KEY)
#define __libc_tsd_set(TYPE, KEY, VALUE)	(__libc_tsd_##KEY = (VALUE))

先ほど宣言した変数のアドレスを返すだけの単純なコードです（例えば KEY が CTYPE_B なら &__libc_tsd_CTYPE_B を返す）。

スレッドローカル変数のアドレス取得、詳細

実際はどのようにアドレスを得るのでしょう？下記のようにコードを書き換えて、

// glibc/ctype/ctype-info.c

void
__ctype_init (void)
{
  const uint16_t **bp = __libc_tsd_address (const uint16_t *, CTYPE_B);
  *bp = NULL;
}
libc_hidden_def (__ctype_init)

空の main 関数のみのコードをスタティックリンクでコンパイルし、実行ファイルを逆アセンブルします。

000000000002c0c6 <__ctype_init>:

void
__ctype_init (void)
{
  const uint16_t **bp = __libc_tsd_address (const uint16_t *, CTYPE_B);
  *bp = NULL;
   2c0c6:       00045797                auipc   a5,0x45
   2c0ca:       7227b783                ld      a5,1826(a5) # 717e8 <_GLOBAL_OFFSET_TABLE_+0x70>
   2c0ce:       9792                    add     a5,a5,tp
   2c0d0:       0007b023                sd      zero,0(a5)
}
   2c0d4:       8082                    ret

逆アセンブルを見ると、GOT のエントリからロードしたオフセット＋tp レジスタの値 = アドレス、という実装になっています。RISC-V において tp レジスタは「スレッドポインタ」レジスタといって、まさにスレッドローカルストレージのためのレジスタです。

次回はスレッドポインタがいつどこで初期化されるかを見たいと思います。

glibc のスレッドローカルストレージ - スレッドポインタ編

目次: C 言語と libc - まとめリンク

前回はスレッドローカル変数のアドレス取得部分のコードを見て、tp（スレッドポインタ）レジスタが重要な役割をしていることがわかりました。今回は tp レジスタの初期化コードを見ます。

tp レジスタの初期化

レジスタの初期化は __libc_setup_tls() で行われます。少し長いですがコードを見ましょう。

// glibc/sysdeps/riscv/nptl/tls.h

/* The TP points to the start of the thread blocks.  */
# define TLS_DTV_AT_TP	1
# define TLS_TCB_AT_TP	0


// glibc/csu/libc-tls.c

void
__libc_setup_tls (void)
{
  void *tlsblock;

//...

  /* We have to set up the TCB block which also (possibly) contains
     'errno'.  Therefore we avoid 'malloc' which might touch 'errno'.
     Instead we use 'sbrk' which would only uses 'errno' if it fails.
     In this case we are right away out of memory and the user gets
     what she/he deserves.  */
#if TLS_TCB_AT_TP
  //...
#elif TLS_DTV_AT_TP    //★★RISC-V ではこちらのコードが使われる★★
  tcb_offset = roundup (TLS_INIT_TCB_SIZE, align ?: 1);
  tlsblock = __sbrk (tcb_offset + memsz + max_align
		     + TLS_PRE_TCB_SIZE + GLRO(dl_tls_static_surplus));
  tlsblock += TLS_PRE_TCB_SIZE;
#else
  /* In case a model with a different layout for the TCB and DTV
     is defined add another #elif here and in the following #ifs.  */
# error "Either TLS_TCB_AT_TP or TLS_DTV_AT_TP must be defined"
#endif

//...

  /* Initialize the thread pointer.  */
#if TLS_TCB_AT_TP
  //...
#elif TLS_DTV_AT_TP    //★★RISC-V ではこちらのコードが使われる★★
  INSTALL_DTV (tlsblock, _dl_static_dtv);
  const char *lossage = TLS_INIT_TP (tlsblock);    //★★tp レジスタ初期化★★
#else
# error "Either TLS_TCB_AT_TP or TLS_DTV_AT_TP must be defined"
#endif


// glibc/sysdeps/riscv/nptl/tls.h

register void *__thread_self asm ("tp");
# define READ_THREAD_POINTER() ({ __thread_self; })

//...

/* Code to initially initialize the thread pointer.  */
# define TLS_INIT_TP(tcbp) \
  ({ __thread_self = (char*)tcbp + TLS_TCB_OFFSET; NULL; })


// glibc/sysdeps/riscv/nptl/tls.h

/* The thread pointer tp points to the end of the TCB.
   The pthread_descr structure is immediately in front of the TCB.  */
# define TLS_TCB_OFFSET	0

メモリ領域を __sbrk() で確保してアドレスを tp に格納しています。#ifdef で多少見づらいですが、そんなに難しくないはずです。

今までは TLS に含まれるスレッドローカル変数のうち、実行時に値を初期化する変数について見てきました。スレッドローカル変数は実行時に初期化するだけではなく、起動時に初期化される変数もあります。起動時に初期化される変数は、実行ファイルに初期値が含まれていて TLS の初期化時に値がコピーされる仕組みです。

次回は TLS の初期化を見たいと思います。

ソーシャルメディアと年代

SNS の利用者層を語るとき Twitter はオジサンばかり、若者は Instagram などと言われますが、SNS の利用率は総務省が調査していて、情報通信メディアの利用時間と情報行動に関する調査 - 総務省から見ることができます。

ソーシャルメディア利用率（令和 2年）

令和 2年のデータだけを抜き出してグラフにしてみました。結構世代で違うもんですね。

• 万人向け: LINE, YouTube
• 若者向け（左が高い）: Instagram, Tiktok, ニコ動
• オジサン化進行中: Twitter
• オジサン化（真ん中〜右が高い）: Facebook
• 老人化（右が高い）: なし

今のところの傾向としてはこんなもんでしょうか。大体イメージ通りの結果でしたが、個人的に意外だったのはニコニコ動画です。ここまで利用者層が若返っているのは意外でした。

私は日本語圏のゲーム系動画を見るならなんだかんだでニコ動が一番面白いと思うので、いまだにプレミアム会員のまま使っていますが、利用者の私ですらもうニコ動には懐ゲー好きのオジサンしかいないのかな？と思っていたくらいでした……。

一昔前、ニコ動のプレミアム会員数が減り始めたくらいから「オワコン」呼ばわりする人達が増えた記憶がありますが、復活したんですね。以前のように皆が戻って来ると良いですねえ。

glibc のスレッドローカルストレージ - TLS 初期化編

目次: C 言語と libc - まとめリンク

前回は tp（スレッドポインタ）レジスタの初期化を調べました。今回は TLS の初期化を見たいと思います。起動時に値が設定されている変数の初期化に関わる部分です。

TLS の初期化

初期化関数 __libc_setup_tls() では tp の指す先（__sbrk() で確保したメモリ領域）も初期化しています。しかしこちらは結構複雑です。大雑把に言うと、

• Auxiliary vector の AT_PHDR（実行プログラムのプログラムヘッダーへのポインタ）を探す
• もし存在しなければ TLS の初期化は行わない
• プログラムヘッダーから PT_TLS タイプのセグメントを探す
• もし存在しなければ TLS の初期化は行わない
• PT_TLS タイプのセグメントの p_vaddr が指す位置から p_filesz バイトの初期データを TLS にコピー

このような処理が行われます。コードも見ておきましょう。

// glibc/csu/libc-start.c

STATIC int
LIBC_START_MAIN (int (*main) (int, char **, char ** MAIN_AUXVEC_DECL),
		 int argc, char **argv,
#ifdef LIBC_START_MAIN_AUXVEC_ARG
		 ElfW(auxv_t) *auxvec,
#endif
		 __typeof (main) init,
		 void (*fini) (void),
		 void (*rtld_fini) (void), void *stack_end)
{

//...

# ifdef HAVE_AUX_VECTOR
  /* First process the auxiliary vector since we need to find the
     program header to locate an eventually present PT_TLS entry.  */
#  ifndef LIBC_START_MAIN_AUXVEC_ARG
  ElfW(auxv_t) *auxvec;
  {
    char **evp = ev;
    while (*evp++ != NULL)
      ;
    auxvec = (ElfW(auxv_t) *) evp;
  }
#  endif
  _dl_aux_init (auxvec);    //★これ★
  if (GL(dl_phdr) == NULL)
# endif


// glibc/elf/dl-support.c

void
_dl_aux_init (ElfW(auxv_t) *av)
{

//...

  _dl_auxv = av;
  for (; av->a_type != AT_NULL; ++av)
    switch (av->a_type)
      {
      case AT_PAGESZ:
	if (av->a_un.a_val != 0)
	  GLRO(dl_pagesize) = av->a_un.a_val;
	break;
      case AT_CLKTCK:
	GLRO(dl_clktck) = av->a_un.a_val;
	break;
      case AT_PHDR:
	GL(dl_phdr) = (const void *) av->a_un.a_val;    //★これ★
	break;
      case AT_PHNUM:
	GL(dl_phnum) = av->a_un.a_val;
	break;

// glibc/csu/libc-tls.c

void
__libc_setup_tls (void)
{

//...

  /* Look through the TLS segment if there is any.  */
  if (_dl_phdr != NULL)
    for (phdr = _dl_phdr; phdr < &_dl_phdr[_dl_phnum]; ++phdr)
      if (phdr->p_type == PT_TLS)
	{
	  /* Remember the values we need.  */
	  memsz = phdr->p_memsz;
	  filesz = phdr->p_filesz;
	  initimage = (void *) phdr->p_vaddr + main_map->l_addr;
	  align = phdr->p_align;
	  if (phdr->p_align > max_align)
	    max_align = phdr->p_align;
	  break;
	}

//...

  /* Initialize the TLS block.  */
#if TLS_TCB_AT_TP
  //...
#elif TLS_DTV_AT_TP   //★★RISC-V ではこちらのコードが使われる★★
  _dl_static_dtv[2].pointer.val = (char *) tlsblock + tcb_offset;    //★★TLS のアドレス★★
  main_map->l_tls_offset = tcb_offset;
#else
# error "Either TLS_TCB_AT_TP or TLS_DTV_AT_TP must be defined"
#endif
  _dl_static_dtv[2].pointer.to_free = NULL;
  /* sbrk gives us zero'd memory, so we don't need to clear the remainder.  */
  memcpy (_dl_static_dtv[2].pointer.val, initimage, filesz);    //★★TLS に初期データをコピー★★

PT_TLS タイプのプログラムヘッダーがどこに配置されているか？など調べたい場合は、実行ファイルを readelf で見るとわかりやすいです。該当するヘッダがある場合は、Type 欄が TLS となるはずです。

Program Headers:
  Type           Offset             VirtAddr           PhysAddr
                 FileSiz            MemSiz              Flags  Align
  LOAD           0x0000000000000000 0x0000000000010000 0x0000000000010000
                 0x000000000005d944 0x000000000005d944  R E    0x1000
  LOAD           0x000000000005e4d0 0x000000000006f4d0 0x000000000006f4d0
                 0x0000000000002500 0x0000000000007938  RW     0x1000
  NOTE           0x0000000000000190 0x0000000000010190 0x0000000000010190
                 0x0000000000000020 0x0000000000000020  R      0x4
  TLS            0x000000000005e4d0 0x000000000006f4d0 0x000000000006f4d0  ★★TLS 初期化に使われるセグメント★★
                 0x0000000000000020 0x0000000000000068  R      0x8
  GNU_STACK      0x0000000000000000 0x0000000000000000 0x0000000000000000
                 0x0000000000000000 0x0000000000000000  RW     0x10
  GNU_RELRO      0x000000000005e4d0 0x000000000006f4d0 0x000000000006f4d0
                 0x0000000000000b30 0x0000000000000b30  R      0x1

PT_TLS が 2つある場合はどうなるでしょう？実は PT_TLS は実行ファイルに 1つまでなので気にしなくて良いです。プログラムヘッダは同属性のセクションをまとめて 1つのセグメントにします。PT_TLS セグメントを 1つだけにするには、TLS に関わるセクションを連続して配置する必要があります。

もし TLS 関係のセクションを分散させて配置するとリンク時エラーになります。試しにリンカースクリプトを書き換え TLS 関係の .tdata と .tbss セクションの間に、TLS と無関係の .data セクションを挟む形にすると、

riscv64-unknown-linux-gnu/bin/ld: hello: TLS sections are not adjacent:
riscv64-unknown-linux-gnu/bin/ld:            TLS: .tdata
riscv64-unknown-linux-gnu/bin/ld:        non-TLS: .data
riscv64-unknown-linux-gnu/bin/ld:            TLS: .tbss
riscv64-unknown-linux-gnu/bin/ld: map sections to segments failed: bad value
collect2: error: ld returned 1 exit status
make: *** [Makefile:22: hello] エラー 1

リンカーに "TLS sections are not adjacent" と怒られました。

思い出の alsa-lib dmix のバグ

目次: ALSA - まとめリンク

はるか昔、もう 8年も前に見つけた alsa-lib のバグ（2014年 7月 9日の日記参照）、今日見てもまだ直ってなかったっぽいです。激しくノイズが載ってしまう割と致命的なバグですが、発生条件が珍しくてあまり使われないコードのため、未だに誰も直すモチベーションがないと推測されます。せっかく思い出したので、パッチをぶん投げておきました。

パッチの投稿先がわからなくて困ったのですが、どうも alsa-lib は GitHub を（リポジトリへのリンク）使っていて、Issue や Pull Request 管理しているようです。GitHub 使ってるんですね。へー。

ALSA 本体の場合

ALSA はユーザ空間の alsa-lib の他に、カーネル空間のコードもあります。カーネル空間のコードは Linux Kernel の一部として開発されています。Linux Kernel は GitHub をコード管理に使っておらず、ミラーだけしています（つまり GitHub の Pull Request や Issue は使わない）。

当然ながら Linux Kernel メンテナ達のリポジトリも GitHub ではなく git.kernel.org に置かれていることが多いです。ALSA のカーネル側コードも例外ではなく git.kernel.org の下に置かれて（リポジトリへのリンク）います。

メモ: 技術系の話は Facebook から転記しておくことにした。合併と加筆。
